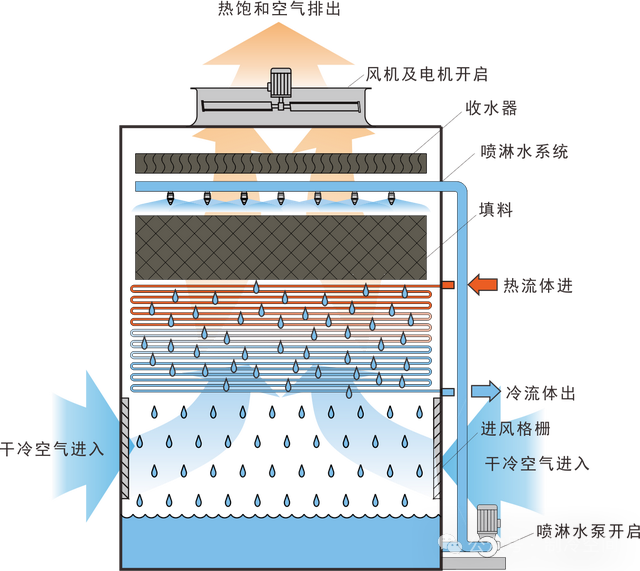

闭式冷却塔的工作原理与图解说明

闭式冷却塔的工作原理如下：

1. 冷却介质循环：

闭式冷却塔中有一定量的冷却介质，通常是水。冷却介质通过管道系统循环流动，将热量从被冷却的设备中带走。

2. 冷却塔结构：

闭式冷却塔通常由塔体、填料层、风机和循环泵等组成。塔体是一个高大的圆筒形结构，内部放置填料层。

填料层的作用是增加介质与空气的接触面积，促进热量的传递。风机用来引导空气流动，增加散热效果。循环泵则用来循环介质。

3. 热量传递：

当冷却介质流经设备时，会吸收设备产生的热量。热量会使冷却介质的温度升高。

4. 冷却介质与空气的接触：

冷却介质经过设备后，流入闭式冷却塔的填料层。塔内的风机会引导空气流动，使空气与冷却介质充分接触。空气通过填料层，吹拂冷却介质的表面，从而带走部分热量。

5. 散热：

通过与空气的接触，冷却介质的温度会逐渐降低，热量会被空气带走。冷却介质的温度降低后，会重新被循环泵抽回设备，继续吸收热量。

通过上述循环过程，闭式冷却塔能够将设备产生的热量散发出去，保持设备的正常工作温度。这样可以提高设备的工作效率，延长设备的使用寿命。
